Ekran kutusunun hareket yolu açısından, kare sallanan ekran aynı zamanda ileri geri hareket eden ekran olarak da bilinir ve tahrik cihazı tarafından üretilen titreşim kuvveti, sabit eksen etrafında bir atalet kuvvetidir ve yön, belirli bir eksene göre değişir. Kurallar ve özü, eksantrik tekerleğin sabit eksen etrafında dönmesiyle oluşan ileri geri hareket eden atalet kuvvetidir.

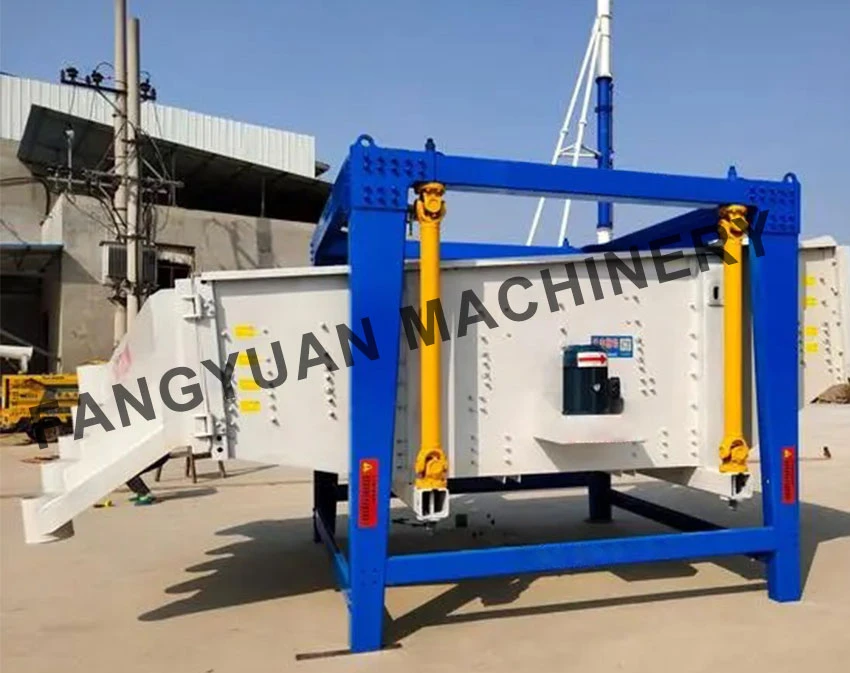

Kare sallanan ekran
Sallanan ekranın çalışma prensibi, elek makinesi başladıktan sonra, elek kutusunun sallanan gövdesinin atalet kuvvetinin etkisi altında ileri geri hareket etmesi, elek kutusunun elek yüzeyini periyodik olarak sallamaya itmesidir, böylece malzeme üzerinde elek kutusu ile elek yüzeyi yönlü bir sıçrama hareketi yapar, bu sırada elek yüzeyi açıklığından daha az olan malzeme elek boyunca daha alt seviyeye düşerek elek altındaki malzeme haline gelir. Elek yüzeyinden büyük olan malzeme sürekli yuvarlanma ve atlama hareketi sonrasında boşaltma ağzından boşaltılır ve son olarak eleme işi tamamlanır.
Kare sallanan elek, kimya ve yeni malzemeler, metalurji, metal tozu, mineral tozu, gıda, tuz, şeker, aşındırıcı, yem ve diğer endüstrilerde yaygın olarak kullanılmaktadır. Uyarıcının dairesel hareketi, kare döner elek aracılığıyla elek yüzeyine iletilir, böylece tarama amacına ulaşmak için malzeme elek makinesinin önünde hızla dağılır.
Kare sallanan elek esas olarak giriş, elek çerçevesi, elek ağı, elek kutusu, kendi kendini temizleme sistemi, şanzıman, taban, boşaltma portu, motor ve diğer parçalardan oluşur.
1. Çerçeve yapısı
Kare sallanan elek, kutuyu dış çerçeveye asmak için dört evrensel transmisyon mili kullanır, asmamız, kutu düzlemi dönüş tarama hareketinin sağlanması için şanzıman, motor aracılığıyla çift silindirli bir evrensel transmisyon mili, iki yönlü yağ enjeksiyon nozülüdür. , sadece istikrarlı değil, aynı zamanda güzel ve cömert.
2. İletim
Tüm kutu yapısının dişli kutusu, motor tarafından üretilen ana gücü eşit olarak dağıtır ve iletir ve aynı zamanda çok sağlamdır; bu, kare sallanan ekranın yapay ve yumuşak çalışmayı taklit etmesi için anahtar yapıdır; İç kısımda piyasadaki en iyi SKF veya NSK saf ithal rulmanlar kullanılmaktadır ve tasarım daha gelişmiş ve stabildir.
3. Motorlu
Motora enerji verildiğinde tüm makinenin çalışma gücünü sağlar.
4, ekran kutusu ve ekran
Izgaramız uzun vadeli deneyim tasarımı ve üretim süreci ile geliştirildi, yapı daha sağlam ve güçlü, ekran sıkılacak, böylece iç malzemeyi geçmek kolay olmayacak, tarama doğruluğu daha yüksek, aynı zamanda daha uygun olacak ekranı değiştirin; Aynı zamanda talebe göre malzemelerin sınıflandırılması için eleme kutusuna farklı mesh sayılarına sahip çok sayıda elek katmanı eklenebilmekte; Verimliliği artırmak için elek kutusu talebe göre çoklu kutu tasarımı olabilir; Her elek hücresi, eleme işlemi sırasında ağı temizlemek için makul bir boyuta ve sayıda sıçrayan toplara sahiptir, böylece eleme verimliliği daha garanti edilir ve elek üzerindeki koruyucu bez, ekranın servis ömrünü daha etkili bir şekilde uzatabilir.
5. Besleme portu
Besleme portu, arka kapıya takılan orijinal tasarımı değiştirdi ve beslemeyi daha basit ve hızlı, ayırmayı daha etkili hale getirmek için ayırma plakasının yapısı eklendi. Arka kapının azaltılmış ağırlığı, besleme ucunun sallanma hareketini daha güçlü hale getirir. Elek yüzeyine konulan malzeme daha çabuk dağılır ve elenir.
6. Deşarj portu
Kare sallanan ekranın boşaltma portu, çeşitli karakterlerin akışına uyum sağlamak için boşaltma portunun Açısını, uzunluğunu ve çapını değiştirerek müşterinin malzeme tarama ihtiyaçlarına göre tasarlanabilen kare sallanan ekranın eğiminin altında bulunur. Malzemelerin ekran gövdesinden çıkarılması. Tasarımımız, geniş akışlı, hızlı ve tıkanmayan çıkış elek gövdesinin rahatlığı, çeşitli açıların değiştirilmesi, boşaltma borusunun çapının arttırılması, çıkış mesafesinin azaltılması ve diğer işlem yöntemlerine odaklanmaktadır.
7. Kendi kendini temizleme sistemi
Otomatik temizleme sistemi, elek makinesi çalışırken, seken top ve elek arasında dağıtılan bir geri döndürmez ağdan oluşur, seken top aynı anda çalışır ve malzeme tıkanması problemini çözmek için elek üzerinde etki yapar.
